# 链路追踪

随着业务规模和深度的拓展，微服务中的业务可能横跨多个应用，依赖的中间件也越来越多，任一节点出现问题，都可能导致整个业务请求出现波动或异常。

正因为服务间存在错综复杂的关系，且多数项目并未妥善处理，一旦某个环节出现错误，排查过程也将变得异常复杂。

链路追踪即用于解决此类问题，它可以分布式抓取多个节点的业务记录，并通过调用统一的请求 ID 将一次请求过程中的各个节点记录串联起来，方便排查请求过程中的业务瓶颈或异常点，从而在整个链路中快速获取异常点。

请进入 微服务治理平台 > 诊断分析 > 链路追踪 进行操作。

# 链路查询

# 概念

一条调用链可视为一个由多个 Span 组成的有向无环图（DAG 图）。

一个 tracer 过程中，各 span 的关系如下：
        [Span A]  ←←←(the root span)
            |
     +------+------+
     |             |
 [Span B]      [Span C] ←←←(Span C 是 Span A 的孩子节点, ChildOf)
     |             |
 [Span D]      +---+-------+
               |           |
           [Span E]    [Span F] >>> [Span G] >>> [Span H]
                                       ↑
                                       ↑
                                       ↑
                         (Span G 在 Span F 后被调用, FollowsFrom)

某些情况下，下方这类基于时间轴的时序图能够更好地展示调用链。

上述 tracer 与 span 的时间轴关系如下：
––|–––––––|–––––––|–––––––|–––––––|–––––––|–––––––|–––––––|–> time
 [Span A···················································]
   [Span B··············································]
      [Span D··········································]
    [Span C········································]
         [Span E·······]        [Span F··] [Span G··] [Span H··]

Trace：一个 Trace 代表一个潜在的、分布式的、存在并行数据或并行执行轨迹（潜在的分布式、并行）的系统。一个 Trace 可视为有多个 Span 的有向无环图（DAG）。
Span：一个 Span 代表系统中具有开始时间和执行时长的逻辑运行单元。Span 之间通过嵌套或者顺序排列建立逻辑因果关系。一次调用中的某个节点或步骤类似于一层堆栈信息。Span 之间存在父子或并列关系以表明 Span 在整个调用中的生命周期。
Operation Name：每个 Span 均有一个操作名称，简单且具有高可读性（例如一个 RPC 方法名称，一个函数名称，或一个大型计算过程中的子任务或阶段）。Span 的操作名称应为一个抽象且通用的标识，是一个明确的、具有统计意义的名称。更具体的子类型描述，请使用 Tags。
Inter-Span References：一个 Span 可与一个或多个 Span 存在因果关系。Erda 遵循 OpenTracing 定义的两种关系：ChildOf 和 FollowsFrom。这两种引用类型代表了子节点和父节点间的直接因果关系。
- ChildOf 引用：一个 Span 可能是一个父级 Span 的孩子，即 ChildOf 关系。在 ChildOf 引用关系下，父级 Span 某种程度上取决于子 Span。以下这些情况即构成 ChildOf 关系：
  - 一个 RPC 调用的服务端的 Span，和 RPC 服务客户端的 Span 构成 ChildOf 关系。
  - 一个 SQL insert 操作的 Span，和 ORM save 方法的 Span 构成 ChildOf 关系。
  - 许多可并行工作（或分布式工作）的 Span 均有可能为一个父级 Span 的子项，它将合并所有子 Span 的执行结果，并在指定期限内返回。
  以下为合理表述 ChildOf 关系的父子节点关系的时序图：
```
    [-Parent Span---------]
         [-Child Span----]
    [-Parent Span--------------]
         [-Child Span A----]
          [-Child Span B----]
        [-Child Span C----]
         [-Child Span D---------------]
         [-Child Span E----]
```
- FollowsFrom 引用: 一些父级节点不以任何方式依赖于其子节点的执行结果。在此情况下，这些子 Span 和父 Span 之间即为 FollowsFrom 的因果关系。FollowsFrom 关系可分为众多不同的子类型。

  以下为合理表述 FollowFrom 关系的父子节点关系的时序图：
```
    [-Parent Span-]  [-Child Span-]
    [-Parent Span--]
     [-Child Span-]
    [-Parent Span-]
                [-Child Span-]
```

# 实践

数据接入请参见 Agent 使用指导。

对于 Java 服务而言，Erda 采用 Agent 自动探针的方式采集链路信息。您只需通过 Erda 提供的流水线 Action 进行服务部署，即可自行集成 Agent。自动采集后的追踪数据可通过链路查询查看。

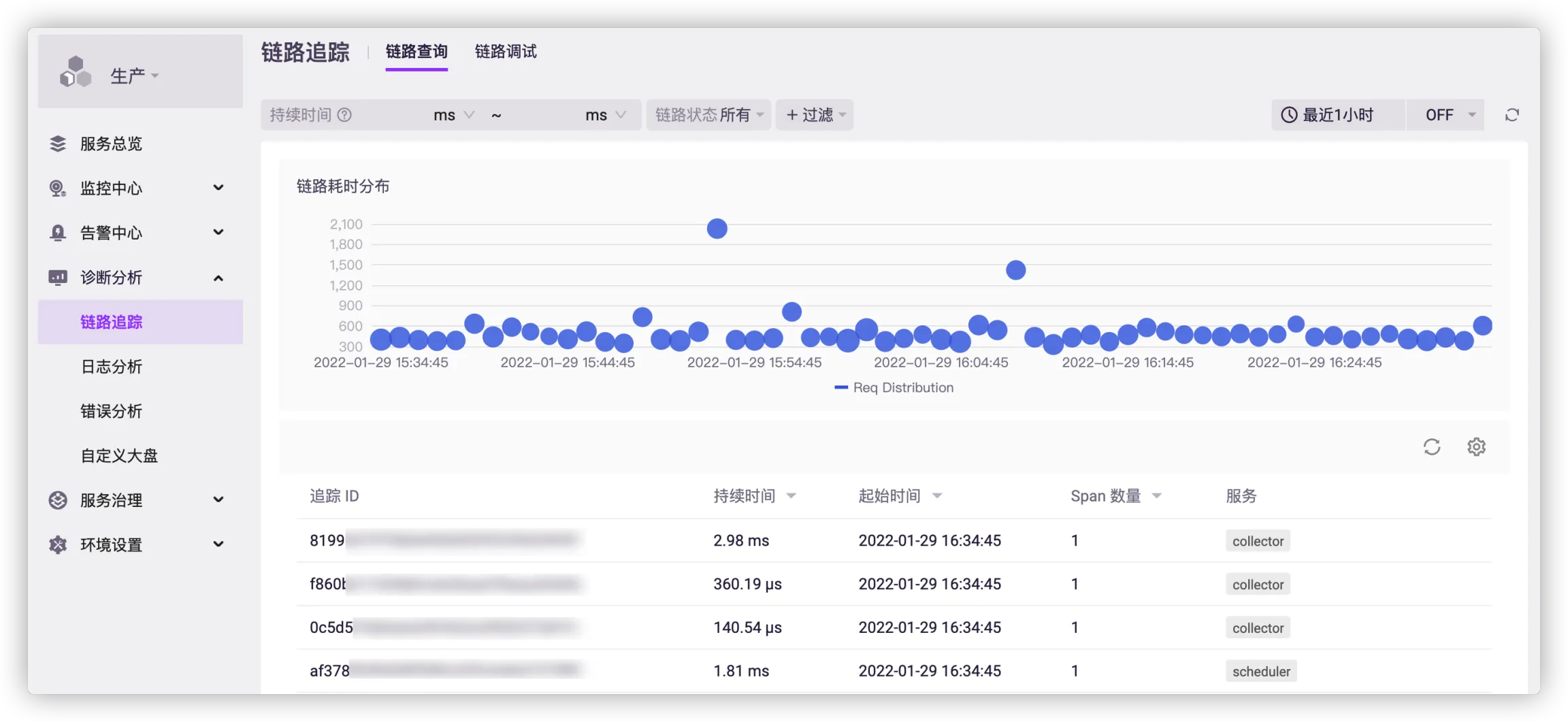

已支持的组合查询方式如下：

持续时间
链路状态
过滤规则
- 服务名
- 追踪 ID
- RPC Method
- HTTP Path

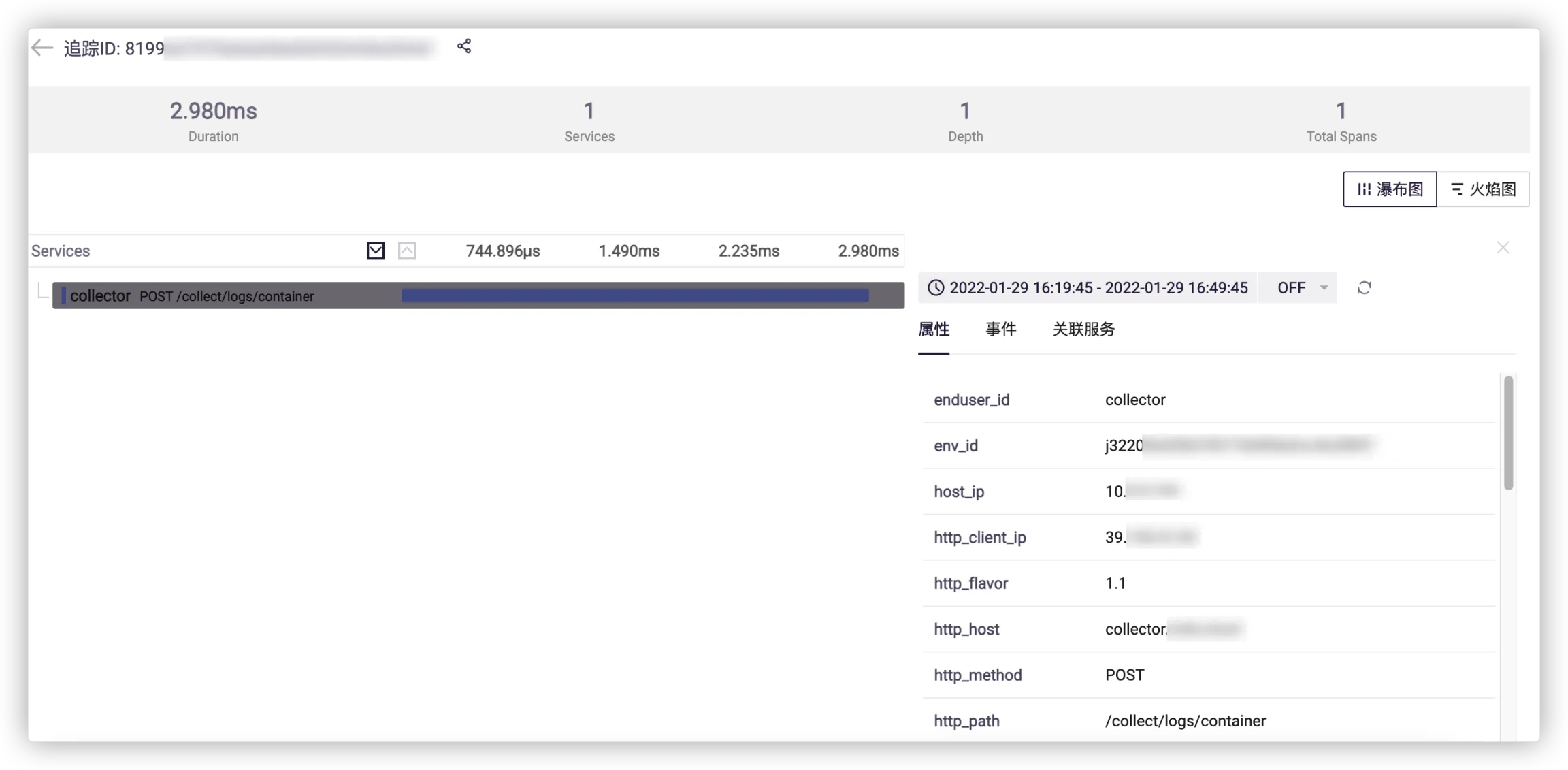

点击可查看具体的链路信息。

提示

点击链路图中的 Span 节点可查看调用过程中的关键信息，如属性、事件以及关联服务。

属性：Span 的标签和字段。
事件：记录一些 Span 事件，例如耗时。
关联服务：可快速查看当前 Span 采集的服务相关核心指标数据。

服务每次与外界交互时都会生成一个 Span，例如，服务接收到一个请求，服务发起一次 RPC 调用，服务发起一次 DB 调用。

如上图所示：

服务 A 收到一个请求会生成一个 Span 1。
服务 A 发起一个 RPC 请求调用服务 B 会生成一个 Span 2，其父 Span 为 Span 1。
服务 B 收到服务 A 的 RPC 请求后生成 Span 3，其父 Span 为 Span 2。两者的开始/结束时间差即网络耗时。
服务 A 收到 RPC 响应后发起 DB 调用会再生成一个 Span 4，其父 Span 为 Span 1，其兄弟 Span 为 Span 2，Span 4 与 Span 2 为平级关系。

# 链路调试

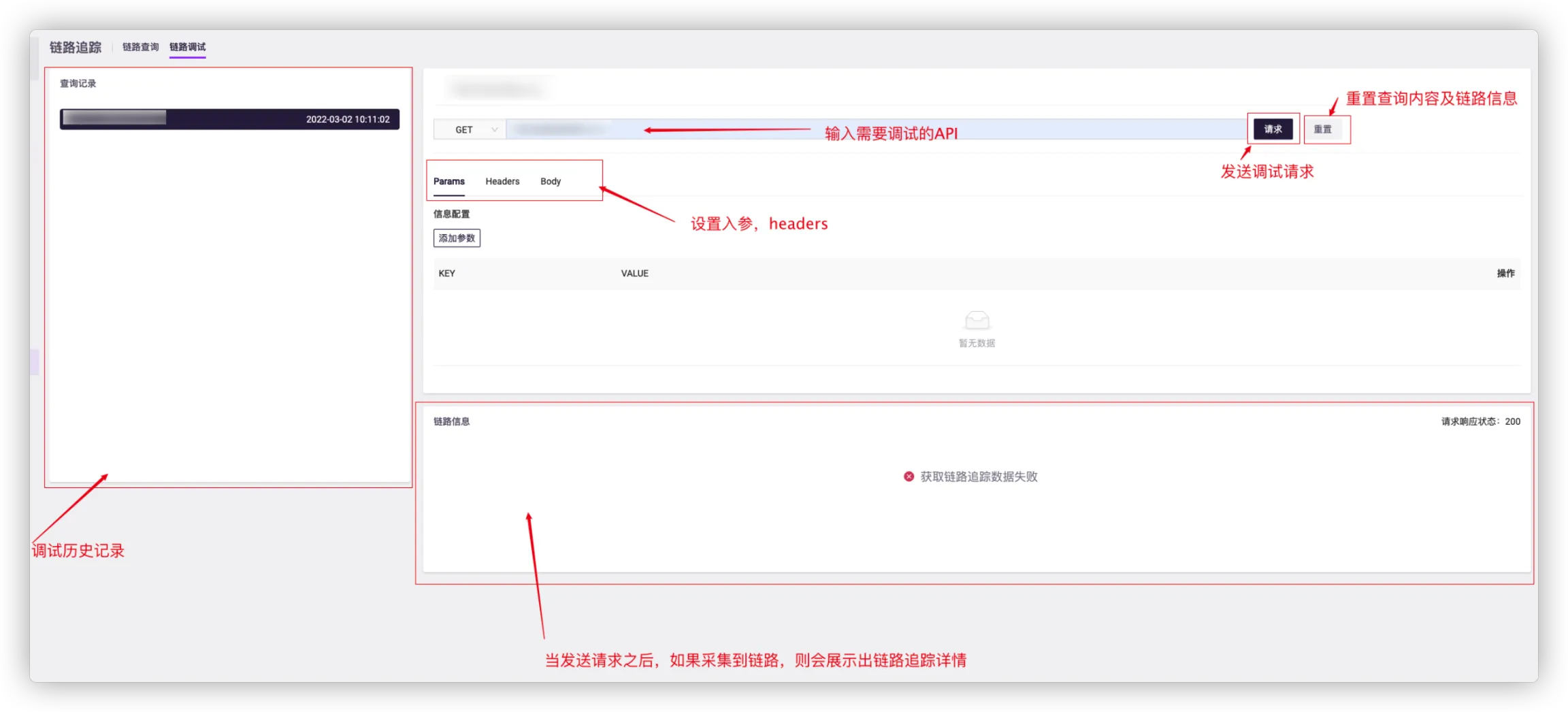

链路调试可与链路查询配合使用。例如，通过链路查询发现一条异常 Trace 时，距离异常发生已过去一段时间，某些数据可能已经丢失。此时可通过链路调试快速还原一条新的 Trace，继续定位问题。
